防音壁 屋外

屋外の防音壁

ANS防音コンサルタンツ株式会社

工場・駐車場などの屋外防音壁の設計・コンサルタント


防音工事・騒音対策のお問い合わせは、tel 0466-90-5816
ans-info@ans-consul.com








屋外 防音壁   屋外空調機 防音壁   屋上 防音壁騒音対策
屋外防音壁 工事事例     空調機械 屋外防音壁 工事事例   工場屋外防音壁 工事事例



■ 屋外防音壁の効果を向上させるポイント

 防音壁の効果は、回折の距離を大きくするため、壁の高さを高くすることはもちろん、騒音源側(壁内側)の吸音性能を上げることです。たとえば、防音壁以外の建物で囲まれている部分がある場合は、その部分に吸音材・吸音パネルを貼り、反射音を少なくすることがポイントです。また、できるだけ音源に近い位置に設置し、壁の両サイドからの廻り込む音、防音壁を透過する音にも注意が必要となります。

■ 屋外の防音壁は、騒音対策の最終手段

 当社では、騒音対策にかかるコストを考慮し、対策を検討してます。屋外の防音壁や工場・機械全体を囲う防音壁対策工事は、コストアップとなる場合があります。当社では、この騒音対策は、最終的な方法と位置付けております。当社にご相談いただければ、最適な騒音対策をご提案いたします。

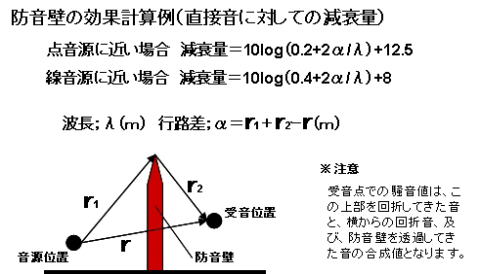

■ 屋外防音壁の回折効果 計算方法

防音壁 効果

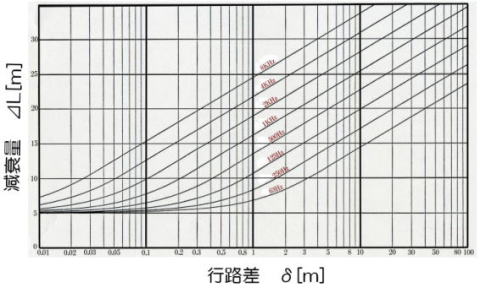

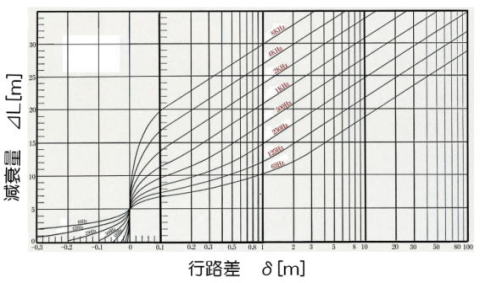

グラフから防音壁の減衰量を求める場合
屋外の防音壁 効果   屋外の防音壁 回折効果
 音源が点音源に想定できる場合の防音壁効果   音源が線音源に想定できる場合の防音壁効果


■ 屋外防音壁の回折効果 計算例

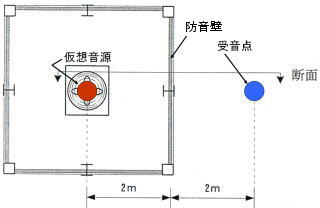

防音壁計算例 平面平面図

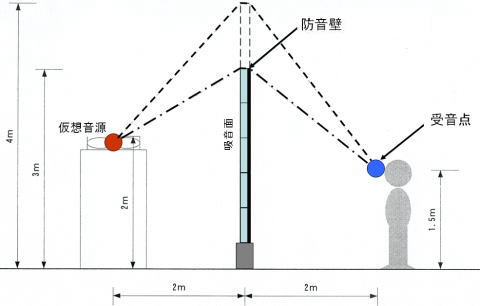

防音壁計算例 断面
断面図

屋外防音壁減音予測計算結果

壁高さ 仮想音源騒音レベル 受音点騒音レベル 減音効果
3m 75dB(A) 43dB(A) -15dB
4m 39dB(A) -19dB
*上記計算は参考値です。
*計算結果には暗騒音、防音壁の背後、側面の反射音は考慮しておりません
*騒音源の周波数特性、位置などにより計算結果が異なります。
*上部に吸遮音ルーバーや消音スプリッターを設置することによりさらに効果を上げることも可能です。

■ 屋外防音壁 施工事例

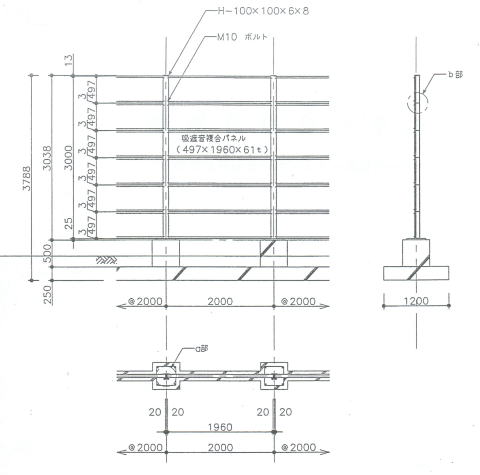

防音壁 屋外工事施工図

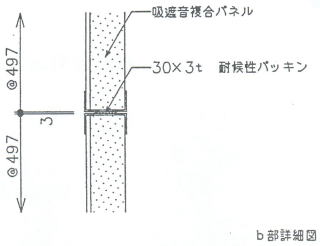

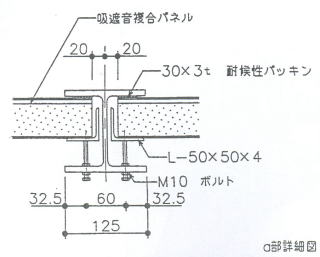

防音壁・防音パネル 詳細図1 防音壁・防音パネル 詳細図2


ANS屋外防音壁 設計・施工例

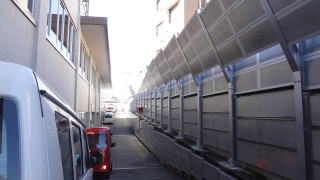

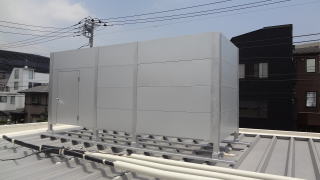

コンビニ屋上防音壁   駐車場 屋外防音壁
コンビニ屋外防音壁 工事事例     駐車場屋外防音壁 工事事例

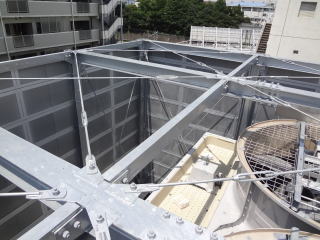

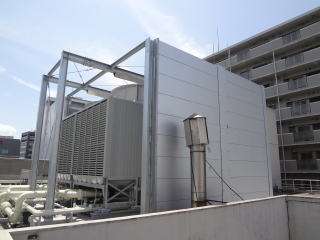

自動車整備工場 屋外防音壁工事   冷却塔 屋外防音壁工事事例
自動車整備工場 屋外防音壁 工事事例   冷却塔 屋外防音壁 工事事例

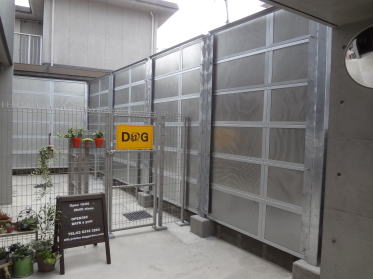

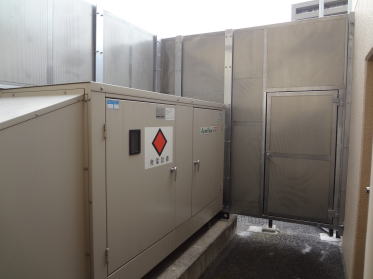

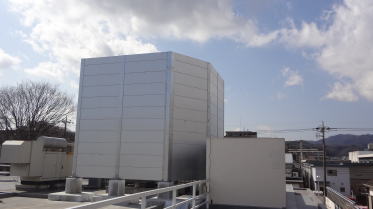

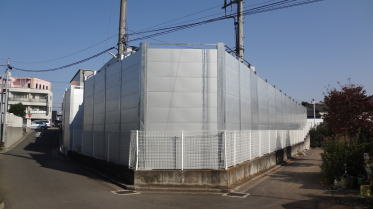

ドックラン 屋外防音壁   発電機 屋外防音壁工事事例
 ドッグラン屋外防音壁 工事事例    発電機 屋外防音壁 工事事例


  建屋の外壁に設置する防音壁パネル工事事例はこちらへ、
